Коллекторная группа TIM КА003 1" ВР-ВР, 3 отвода 3/4", расходомер, воздухоотводчик, сливной кран, торцевой кран, термометр

Коллекторная группа для теплого пола в сборе TIM КА003 1" ВР-ВР, 3 отвода 3/4", расходомер, воздухоотводчик, сливной кран, торцевой кран, термометр — используется для распределения теплоносителя по отдельным его контурам обеспечивая сбалансированную подачу тепла каждому потребителю. С помощью этой гребенки можно дополнительно контролировать температуру как на подаче так и на обратке, а так же управлять  количеством теплоносителя, проходящего в каждом отдельном циркуляционном кольце.

Устройство имеет следующие присоединительные параметры: 1" х 3/4" х 3, где первое число (1") — диаметр подключения к системе, второе число — диаметр отводов (3/4"), а третье — количество потребителей (3 контура теплого пола).

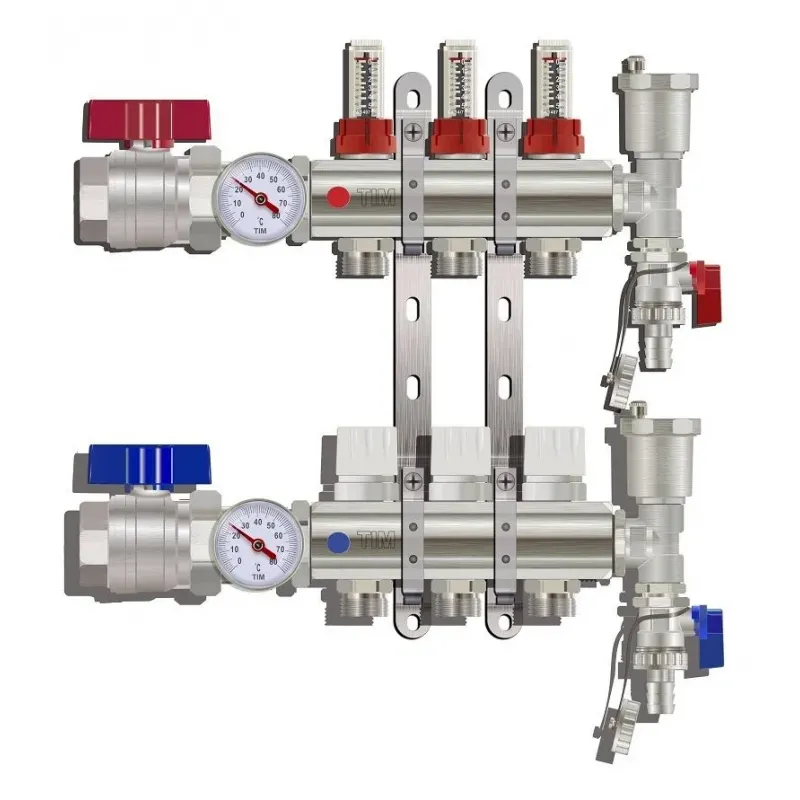

Конструктивно, это оборудование представляет собой 2 коллектора, которые закреплены на кронштейнах. Со стороны входа и выхода на коллекторах расположены торцевые краны с термометрами, а с обратной стороны находятся автоматические воздухоотводчики и сливники соединенные тупиковыми тройниками. На каждом отводе размещены расходомеры (подача) и вентили (обратка). Вместо штатного способа управления вентилями (ручное) можно заменить жидкостными головками или электротермическими приводами с подсоединением М30х1.5. Подключение трубы выполняется к коллекторной группе евроконусом.

Характеристики:
Присоединение, магистраль (дюймы) — 1" ВР;
Присоединение, отводы (дюймы) — 3/4" НР под евроконус;
Количество отводов (шт) — 3;
Max. давление (бар) — 6 рабочее/10 испытательное;
Max. перепад давления (бар) — 0.6;
Диапазон температур (°C) — -20...70 (краткосрочно от -30 до 110);
Материал корпуса — латунь;
Покрытие — никелирование;
Рабочая среда — вода или раствор гликолей до 30%;
Рекомендуемый расход на отвод (max, м3/ч) — 0.9;
Расстояние между центрами отводов (мм) — 50;

Габаритные размеры:

Длина А — 295 миллиметров; Высота B —  171-225 миллиметров, регулируемая. Вес — 4.7 кг.

Комплектация:

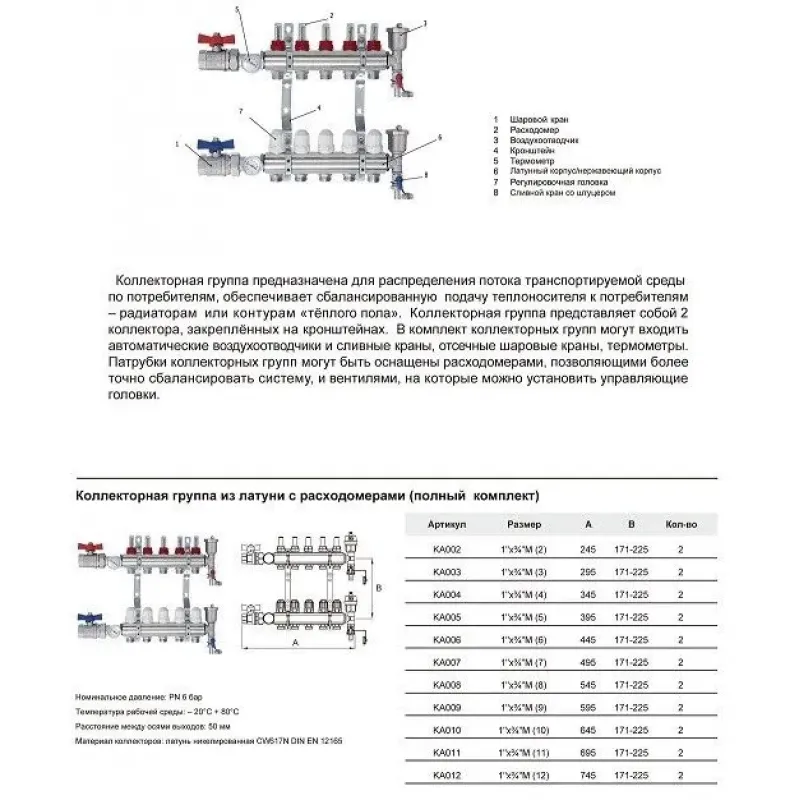

Размещение комплектующих в собранном виде показано на схеме ниже. Списком они перечислены с указанием номеров.

Подающий и обратный коллекторы (1, 2); Регулировочные клапаны с расходомерами (3); Вентили (4); Переходные ниппели на трубу (5, 6);  Кронштейны (7);  Автоматические воздухоотводчики (8); Краны сливные (9); Краны торцевые (10); Термометры (11).
