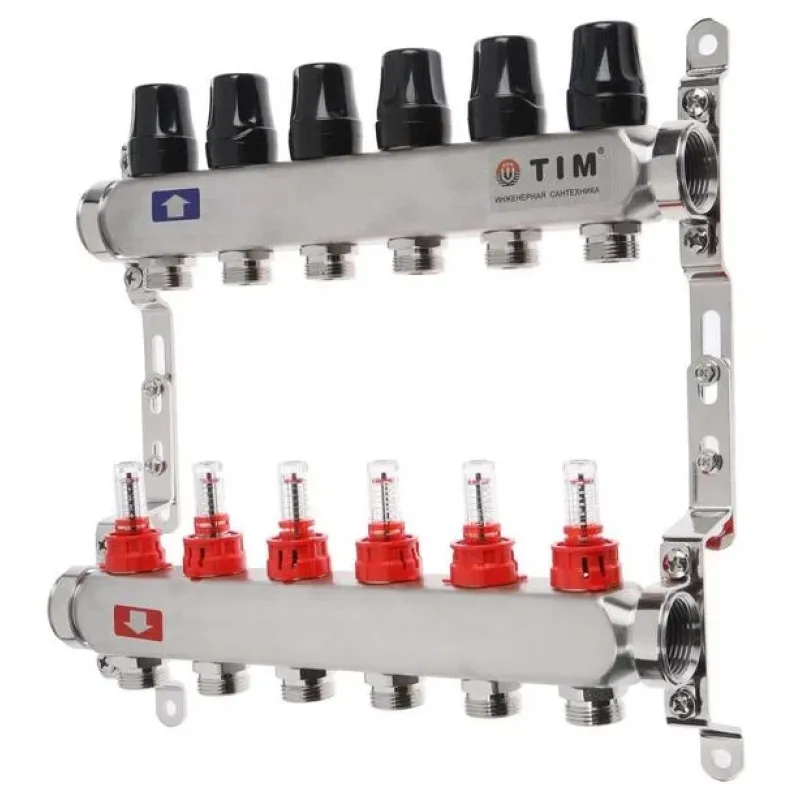

Группа коллекторная КDS-500 7-входов, квадратная, c расходомерами, TIM, нержавеющий корпус

Группа коллекторная КDS-500 7-ходов, квадратная, c расходомерами, TIM, нержавеющий корпус

Коллекторная группа TIM (KDS) с расходомером, термостатическими клапанами с регулировочными ручками, воздухоотводчиками - для систем водоснабжения и водяного отопления.

Коллекторные группы предназначены для распределения и регулирования рабочей среды по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода, либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °C, с рабочим давлением до 10 бар. Они позволяют индивидуально контролировать и регулировать поток теплоносителя в каждом циркуляционном контуре, обеспечивая эффективное и равномерное распределение тепла.

Применение:

Коллекторные группы используются на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, антифриз на основе этиленгликоля). Они идеальны для:

• Систем водяного напольного отопления;
• Систем водоснабжения;
• Промышленных и бытовых систем отопления и охлаждения.

Коллекторные группы обеспечивают надежную и эффективную работу систем отопления и водоснабжения, гарантируя равномерное распределение теплоносителя и возможность точной настройки параметров каждого отдельного контура.

Состоит из:

• 1 шт. - Напорный коллектор с запорными вентилями;
• 1 шт. - Обратный коллектор с термостатическими вентилями;
• 2 шт. - дренажные клапаны - 2 шт. Автоматический воздухоотводчик;
• 2 шт. - Цельнометаллический кронштейн;
• 2 шт. - заглушки.

Размер подключения:

• 1” (внутренняя резьба);
• Максимальное рабочее давление: 10 бар;
• Максимальная рабочая температура: 100°С;
• Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228);
• Выходы от 3 до 12 с соединением 3/4” Евроконус;
• Межосевое расстояние: 50мм;
• Длина: 150 мм;
• 171-225 мм.

*Возможно использования термоэлектрических сервоприводов с резьбой М30х1,5

Особенности:

1. Регулирование потока отдельных контуров - возможность индивидуальной настройки каждого контура для оптимальной работы системы.
2. Малые потери напора - высокая эффективность за счет минимальных потерь давления в системе.
3. Блокировка отдельных контуров - возможность отключения отдельных контуров для проведения технического обслуживания или ремонта без необходимости отключения всей системы.
4. Простота установки - удобные и регулируемые кронштейны для крепления на стену обеспечивают легкую и быструю установку.
5. Термостойкость - работает при максимальной температуре до 100°C, что делает коллекторную группу подходящей для большинства систем отопления.
6. Совместимость с антифризом - подходит для использования с антифризом на основе этиленгликоля (до 30%), что важно для систем с рабочей температурой ниже 0°C.
7. Сервоприводы - возможность использования термоэлектрических сервоприводов с резьбой M30x1,5 для автоматизации регулировки контуров.

Комплект:

• Подающий коллектор с расходомерами (0.5 – 5 л/мин): Обеспечивает контроль и регулировку потока теплоносителя в подающем контуре.
• Возвратный коллектор с отсечными клапанами: Возможность замены отсечных клапанов на сервоприводы для автоматизации управления.
• Регулируемые кронштейны: Для удобного крепления коллекторной группы на стену.
