Группа безопасности котла "Классик" TIM JH-1025-3

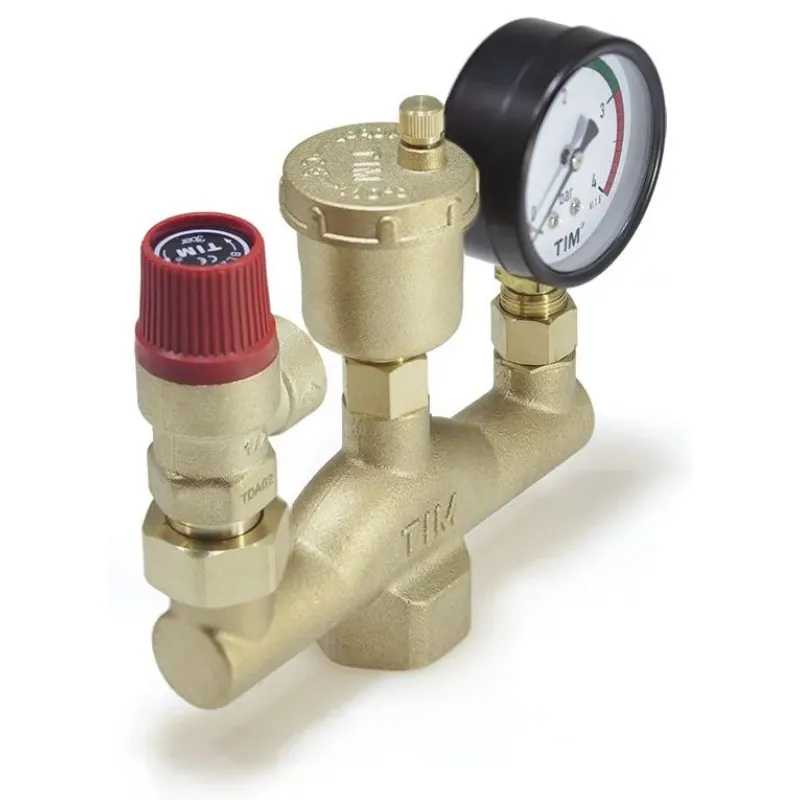

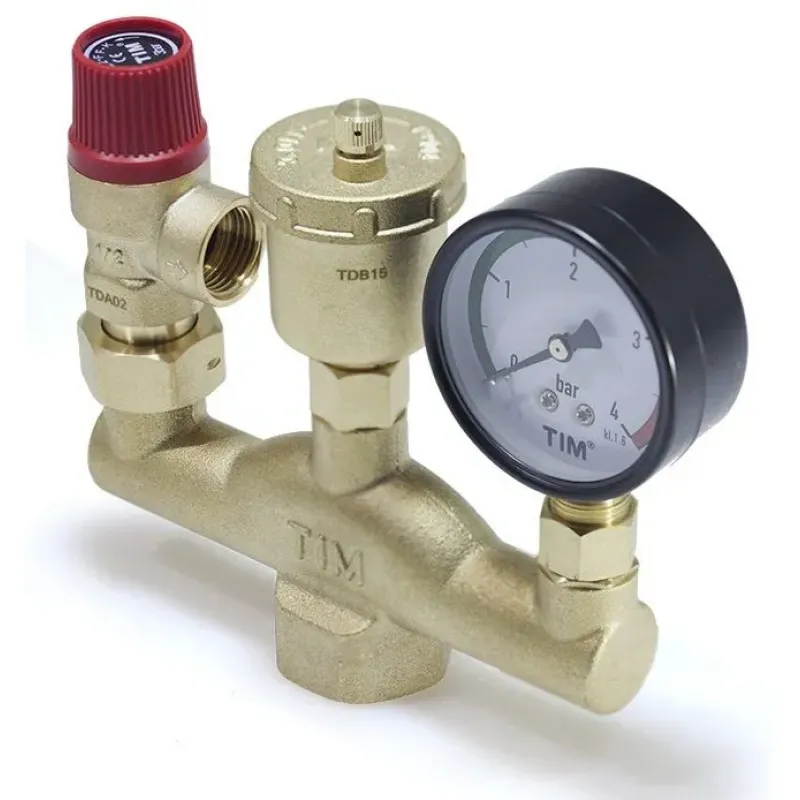

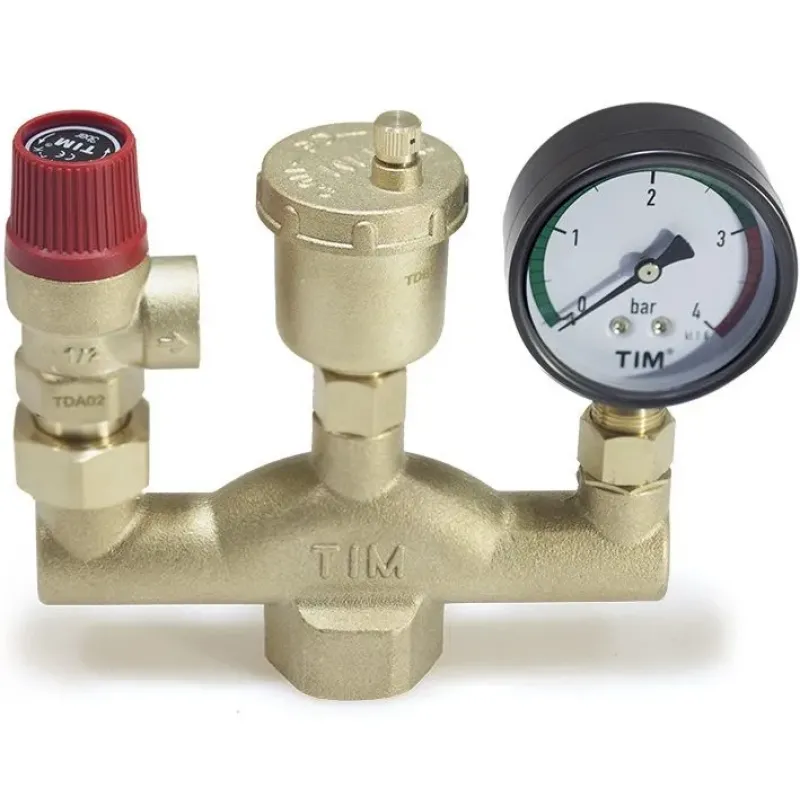

Группа безопасности котла "Классик" TIM JH-1025-3 — это несколько защитных элементов, смонтированных вместе на едином корпусе и предназначенных для предохранения системы отопления от превышения максимально разрешенного рабочего давления. Кроме того, она выполняет функцию спуска воздуха и содержит манометр для визуального контроля. Группа безопасности JH1025-3 TIM рассчитана на давление в 3 бара. Присоединительный размер устройства к системе имеет диаметр 1".

Группа безопасности в автономной закрытой системе отопления нужна всегда, но особенно важна для твердотопливных котлов (так как они характеризуются меньшей управляемостью температуры) и для газовых котлов (по причине взрывоопасности топлива).

Характеристики:
Максимальная мощность системы — 50 кВт;
Подключение — 1" ВР;
Диапазон температур — от -10°С до +110°С;
Материал консоли — латунь;
Материал набора элементов — латунь;
Показатели предохранительного клапана — 1/2“, 3 бар;
Шкала манометра — (0-4) бар.

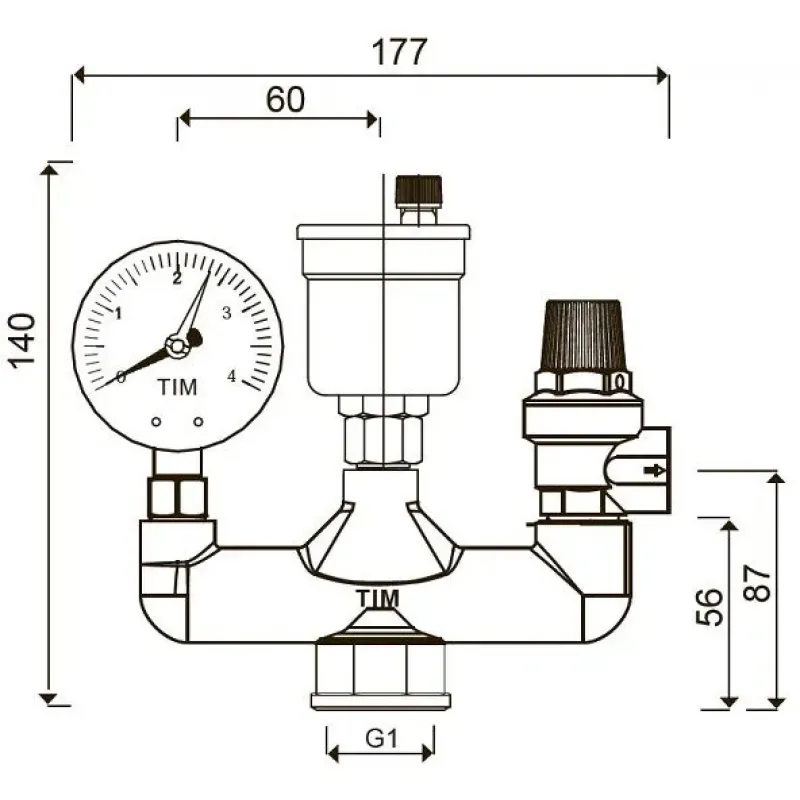

Размеры, состав и подключение:

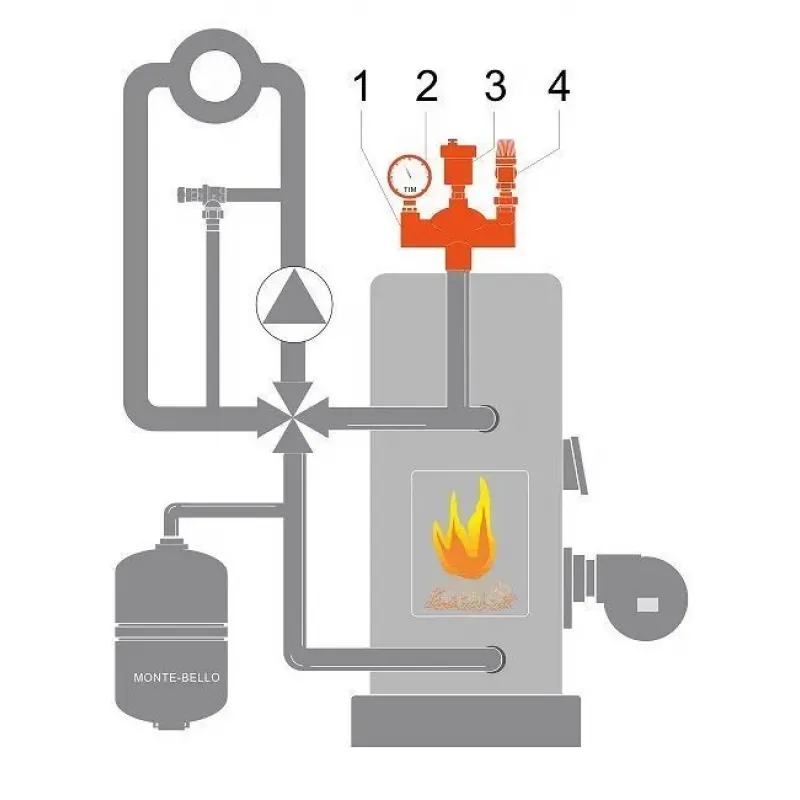

На рисунке отмечены элементы обогрева бойлера косвенного нагрева котлом с данной группой безопасности, где:

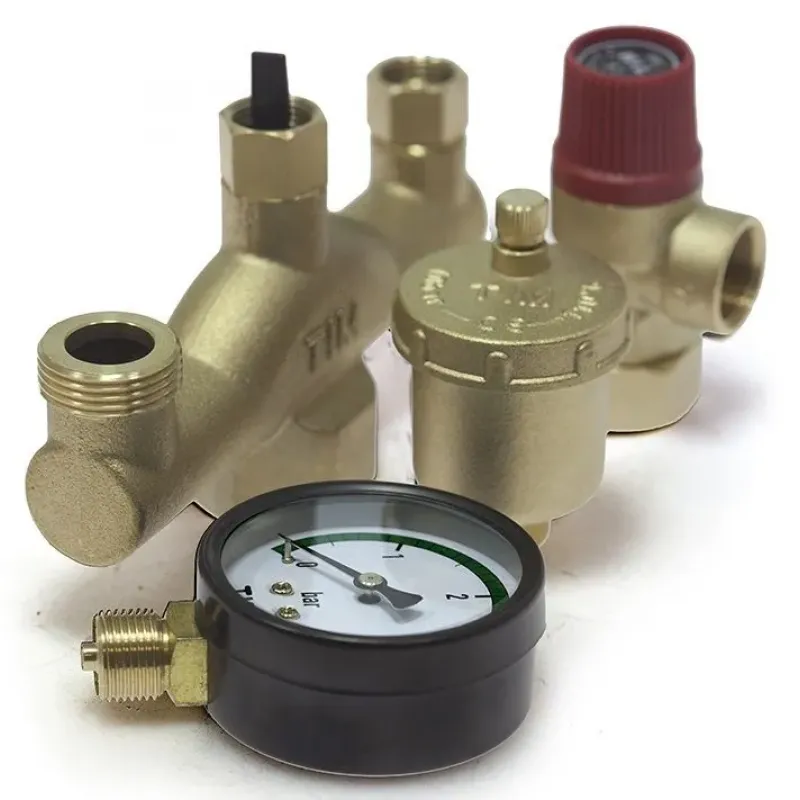

Консоль;
Манометр;
Автоматический воздухоотводчик;
Предохранительный клапан.

Особенности:
Группа безопасности устанавливается на вертикальную стену в произвольной точке системы отопления, но выше котла.  При этом желательно чтоб в этом месте была наименьшая температура. В целом, между котлом и  группой безопасности не должно быть никакой запорной арматуры или иных компонентов, которые могут перекрыть или уменьшить проходное сечение трубопровода. Основной принцип действия — при превышении давления выше расчетного происходит сброс излишнего теплоносителя через предохранительный клапан. Поэтому прежде чем купить группу безопасности котла классическую JH1025-3 убедитесь, что она подходит вам по своим показателям.
