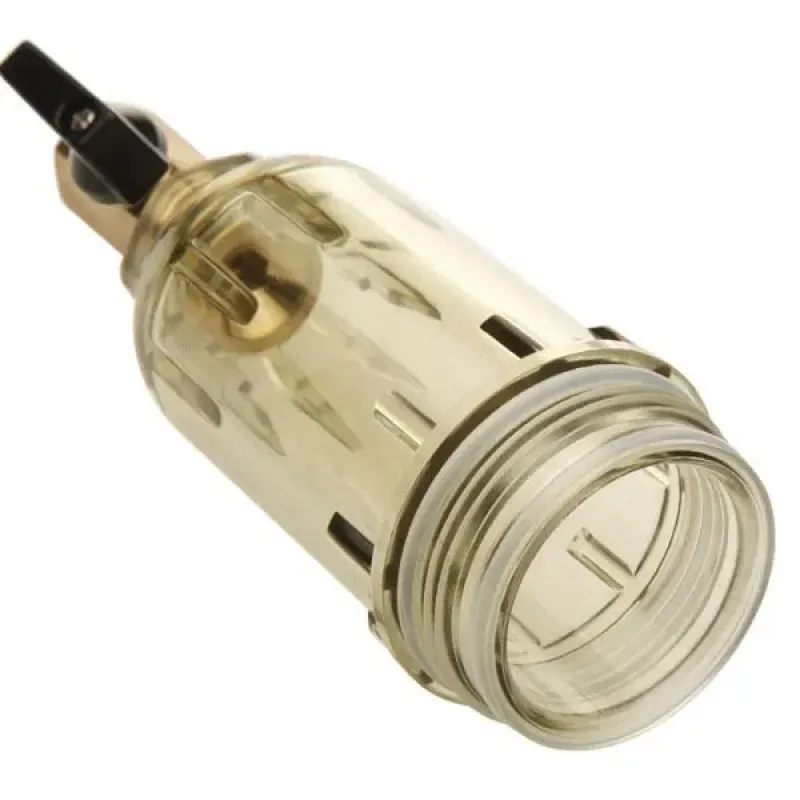

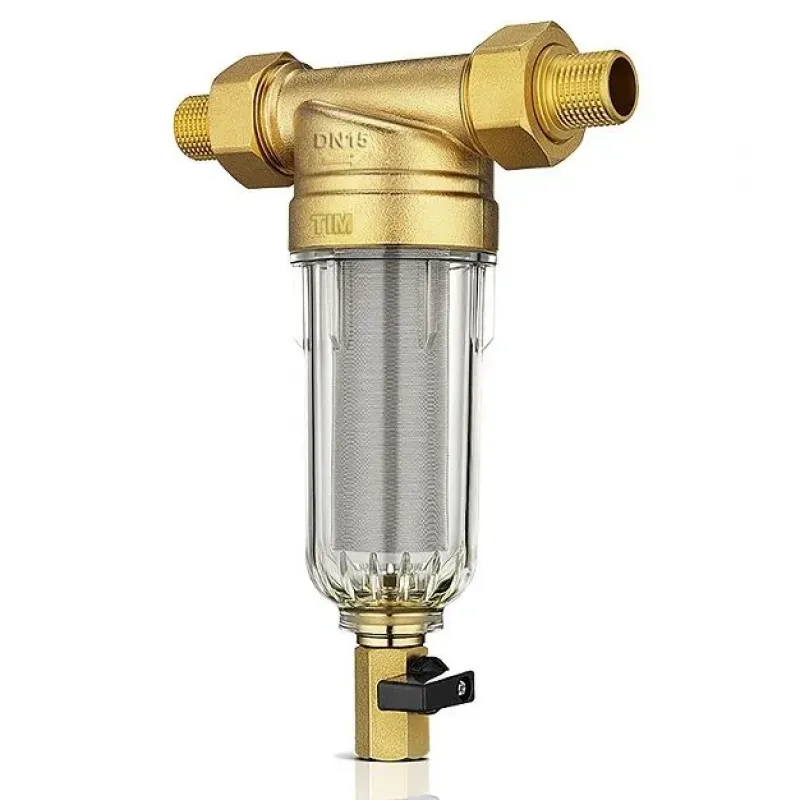

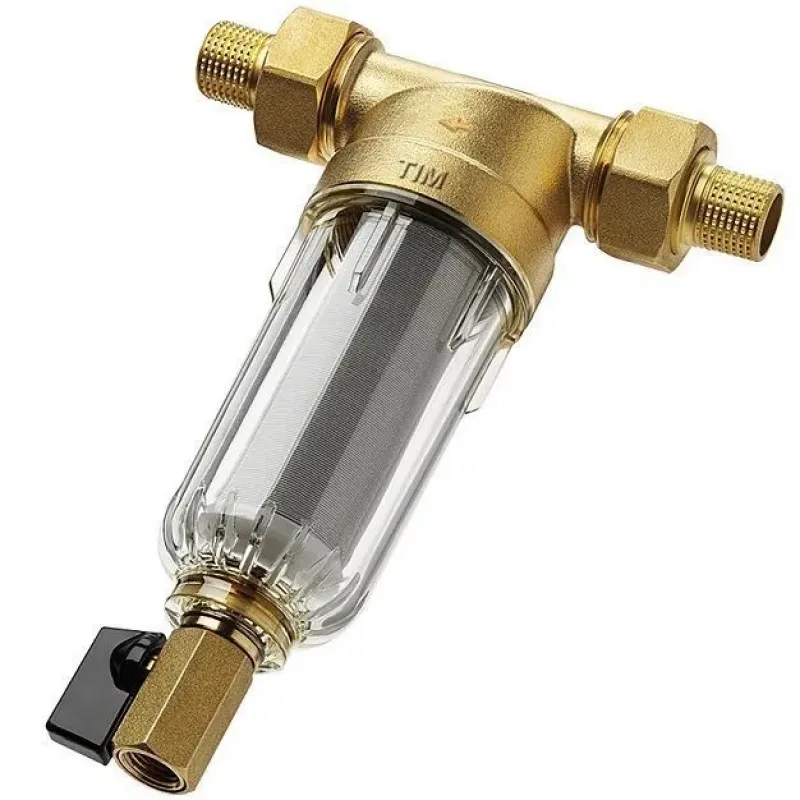

Фильтр TIM JH-1004Y2 1/2" без манометра, стеклянный предназначен для обеспечения фильтрации питьевой или хозяйственной воды от механических примесей. В устройстве используется фильтрующая сетка с размером ячейки 100 мкм, что позволяет считать его фильтром тонкой очистки, а пропускаемый через себя объем жидкости — магистральным бытовым фильтром. Диаметр подключения к системе — 1/2" НР через накидные гайки. Особенностью модели является прозрачная колба, позволяющая контролировать образование осадков. Манометры в конструкции не предусмотрены.
Характеристики:
Тип очистки — механическая, фильтр из нержавеющей стали;
Размер фильтруемых элементов — более 90 мкм;
Номинальное давление — 10 бар;
Материал колбы — прозрачный пластик;
Материал корпуса — латунь;
Макс. температура — 40оС;
Производительность при падении давления 0.2 бар — 1.5 м3/час (kvs=3.3);
Рабочая среда — вода, воздух.
Эксплуатация:

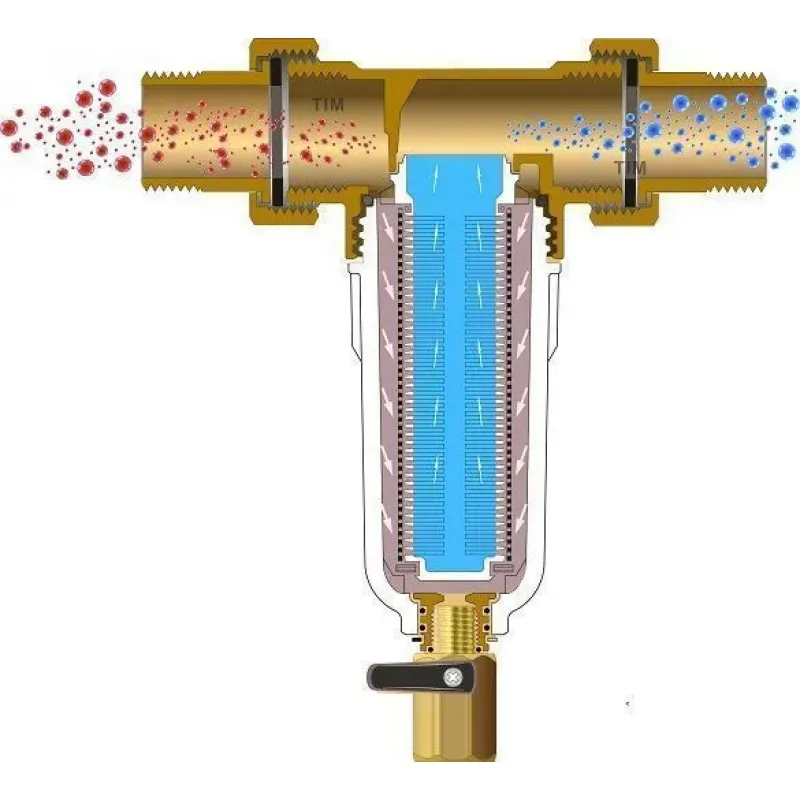

Рассматриваемый фильтр защищает элементы проводящей системы от пропускания механических примесей более установленного размера. Колба у устройства прозрачная, поэтому периодичность промывки можно определять визуально. Очистка осуществляется без отсоединения устройства от системы.
Промывка:

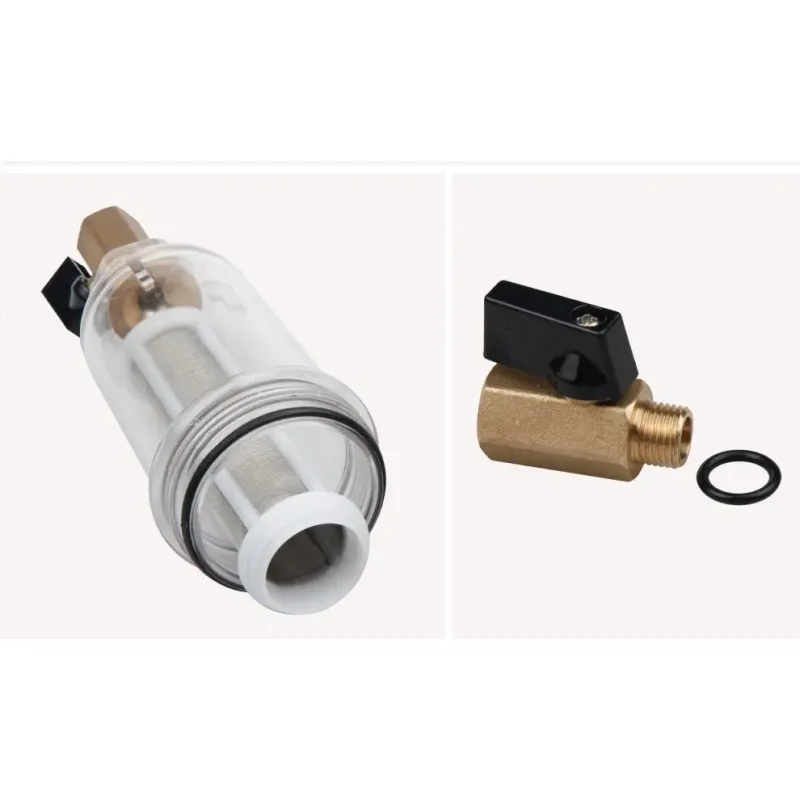

Данное действие осуществляется по мере накопления загрязнений, но не реже 1 раза в месяц. Слив осуществляется поворотом сливного крана. Для выхода осадков необходимо ожидать несколько секунд. Спуск воды происходит через нижнее отверстие и надо заранее подготовить емкость.
После выхода осадков кран закрывается.
Монтаж:
После того как вы купили фильтр механической тонкой очистки требуется его смонтировать. Устанавливается он перед всеми защищаемыми компонентами (по потоку воды) на горизонтальный трубопровод при помощи американок. Направление движения воды должно соответствовать стрелке на корпусе фильтра. Желательно установить шаровые краны перед и после фильтра. При затягивании гаек избегайте их переломов и излишнего натяжения. Монтажные размеры отмечены на рисунке (в миллиметрах): h = 170; L = 140; R = ½; G = ¾; I = 80.
| Общее | |
| Тип монтажа | Вертикальный |
| Габариты | |
| Высота (мм) | 158 |
| Дополнительная информация | |
| Максимальная рабочая температура (°C) | 40 |
| Максимальное рабочее давление (бар) | 16 бар |
| Материал корпуса | латунь |
| Минимальная рабочая температура (°C) | 5 |
| Номинальное давление PN (бар) | 10 |
| Номинальный наружный диаметр | 1.5 |
| Покрытие | без покрытия |
| Присоединительный размер | 1/2" |
| Рабочая среда | Неагрессивная среда |
| Размер фильтруемых частиц (мкм) | > 90 μм |
